उत्पत्ति के प्लेस:
चीन
मॉडल संख्या:

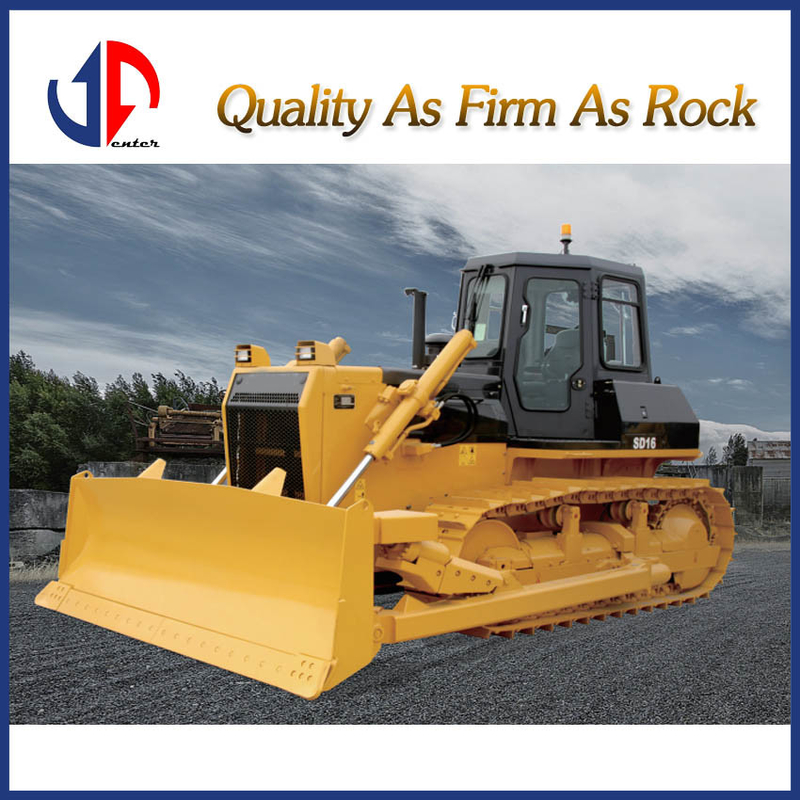

एसडी16 एसडी16सी एसडी16ई एसडी16एफ एसडी16एल एसडी16आर
संपर्क करें
| मॉडल | एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर |
| इंजन | वीचाई WD10G178E25 | शंघाई SC11CB184G2B1 | ||||
| उत्सर्जन | चीन-II | चीन-II | ||||
| रेटेड रिवोल्यूशन | १८५० आरपीएम | १८५० आरपीएम | ||||
| सकल शक्ति | 131kW ((175hp) @1850rpm | 131kW ((175hp) @1850rpm | ||||
| शुद्ध शक्ति | 121kW ((160hp) @1850rpm | 121kW ((160hp) @1850rpm | ||||
|
सिलेंडर की संख्या- बोर × स्ट्रोक |
6-126X130 मिमी | 6-121X152 मिमी | ||||
| विस्थापन | 9.726L | 10.5L | ||||
| मैक्स. टॉर्क | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| शीतलन प्रणाली | यांत्रिक पंखे | यांत्रिक पंखे | ||||
| ड्राइव सिस्टम | एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर |
| ड्राइव सिस्टम |
SHANTUI द्वारा निर्मित, उच्च कार्य दक्षता के साथ कम टूटने की दर; ट्रांसमिशन, 3 गियर आगे और 3 गियर पीछे। |
|||||
| यात्रा गति | आगे | 0~3.29 किमी/घंटा, 0~5.82 किमी/घंटा, 0~9.63 किमी/घंटा | ||||
| पीछे की ओर | 0~4.28 किमी/घंटा, 0~7.59 किमी/घंटा, 0~12.53 किमी/घंटा | |||||
| टॉर्क कन्वर्टर | तीन तत्व, एकल चरण, एक चरण | |||||
| प्रसारण |
ग्रह गियर और ट्रांसमिशन हाइड्रोलिक रूप से संचालित, मजबूर स्नेहन |
|||||
| बेवल गियर शाफ्ट |
सर्पिल क्विवल गियर, एकल-चरण गति घटाने, स्प्लैश स्नेहन |
|||||
| स्टीयरिंग क्लच |
गीला मल्टीपल डिस्क, डिस्क स्प्रिंग लोड, हाइड्रोलिक रूप से संचालित, हाथ से संचालित, स्टीयरिंग ब्रेक से आपस में जुड़ा हुआ। |
|||||
| ब्रेक |
गीला, संकुचन बैंड, हाइड्रोलिक बूस्टर के साथ पैर संचालित |
|||||
| अंतिम ड्राइव | स्पर गियर, डबल रिडक्शन, स्पलैश स्नेहन | |||||
| चेसिस प्रणाली | एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर |
| प्रकार |
स्प्रे किए हुए बीम का स्विंग प्रकार, समकक्ष पट्टी की निलंबित संरचना |
|||||
| ट्रैक शू का प्रकार | एकल ग्रोसर | आर्द्रभूमि का प्रकार | ||||
| ट्रैक गेज | 1880 मिमी | 2300 मिमी | ||||
| ट्रैक शू की चौड़ाई |
510/560/ 610 मिमी |
610 मिमी | 560 मिमी | 560 मिमी | 1100/950 मिमी | 1100/660 मिमी |
| ट्रैक ग्राउंडिंग लंबाई | 2430 मिमी | 2365 मिमी | 2935 मिमी | |||
| ट्रैक ग्राउंडिंग क्षेत्र | 24786cm2 | 29646cm2 | 29512cm2 | 29512cm2 | 64570cm2 | |
| ट्रैक शू की संख्या | 37pcs/साइड | 39pcs/साइड | 42pcs/साइड | |||
|
ग्राउंडिंग दबाव (मानक विन्यास) |
58kPa | 59.2kPa | 55kPa | 55kPa | 25kPa | 25kPa |
| वाहक रोलर की संख्या | 2 पीसी/साइड | |||||
| ट्रैक रोलर की संख्या | 6pcs/साइड | 7pcs/साइड | ||||
| पिच | 203 मिमी | |||||
| वॉल्यूम | एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर |
| ईंधन क्षमता | 315L | |||||
| शीतलक द्रव क्षमता | 62.8L | |||||
| इंजन तेल क्षमता | 24L | |||||
| हाइड्रोलिक तेल टैंक | 112L | |||||
| प्रसारण | 52L | |||||
| ड्राइव एक्सल | 70L | |||||
| परिचालन भार | एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर |
|
परिचालन भार (मानक) |
17000 किलो | 17370 किलो | 17346 किलो | 17500 किलो | 18460 किलोग्राम | 18460 किलोग्राम |
| ब्लेड | एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर |
| ब्लेड का प्रकार | सीधा झुकाव/यू | कोयला-यू | सीधा झुकाव | सीधा झुकाव/कोण | सीधा झुकाव | कचरा हटाने वाला ब्लेड |
| ब्लेड क्षमता | 3.5/4.8m3 | 6m3 | 3.5m3 | 3.5/3.2m3 | 3m3 | 8.3m3 |

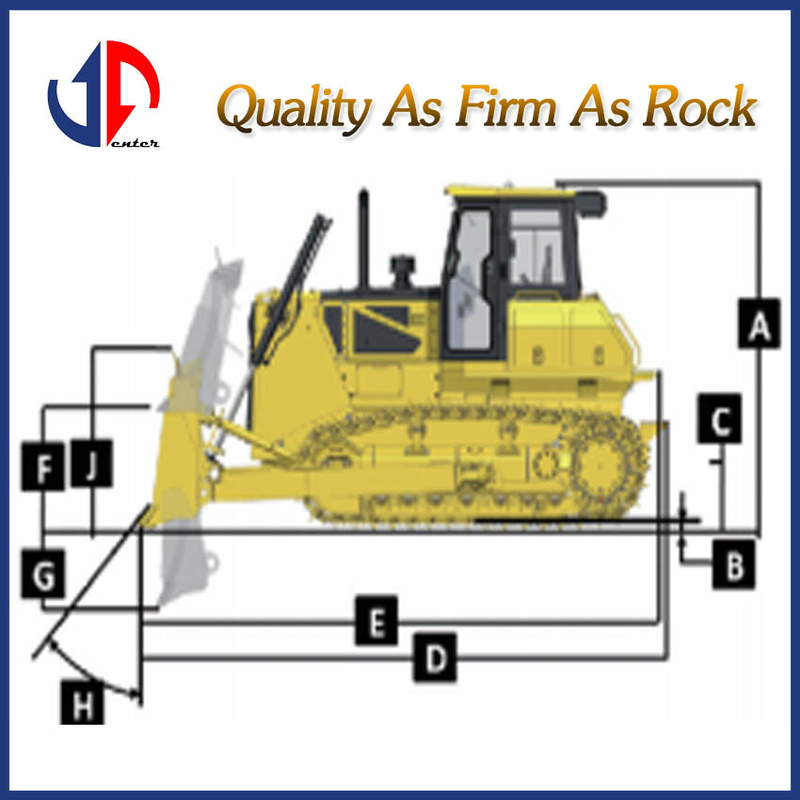

| एसडी16 | एसडी16सी | एसडी16ई | एसडी16एफ | एसडी16एल | एसडी16आर | |
|
मशीन की ऊंचाई (ROPS के बिना) |
3032 मिमी | 3074 मिमी | ||||
| ट्रैक ग्रोसर ऊंचाई | 65 मिमी | 101.5 मिमी | ||||
| ग्राउंड क्लीयरेंस | 400 मिमी | |||||
|
मशीन की लंबाई (ड्रैग बार के साथ) |
5140 मिमी | 5427 मिमी | 5345 मिमी | 5350 | 5262 मिमी | |
|
अधिकतम उठाना ब्लेड की ऊंचाई |
1095 मिमी | 1005 मिमी | ||||
|
मैक्स. खुदाई ब्लेड की गहराई |
540 मिमी | 485 मिमी | ||||
| ब्लेड का खोदने का कोण | 55°±3°(डिग्री) | |||||
| ब्लेड चौड़ाई |
3455/ 3556 मिमी ((सीधे झुकाव/यू) |
3900 मिमी | 3455 मिमी |
3455/4011 मिमी (सीधे झुकाव/कोण) |
4150 मिमी | |
| ब्लेड की ऊंचाई |
1149/ 1120 मिमी ((सीधे झुकाव/यू) |
1235 मिमी | 1149 मिमी |
1149/ 1040 मिमी (सीधे झुकाव/कोण) |
960 मिमी | 1590 मिमी |
|

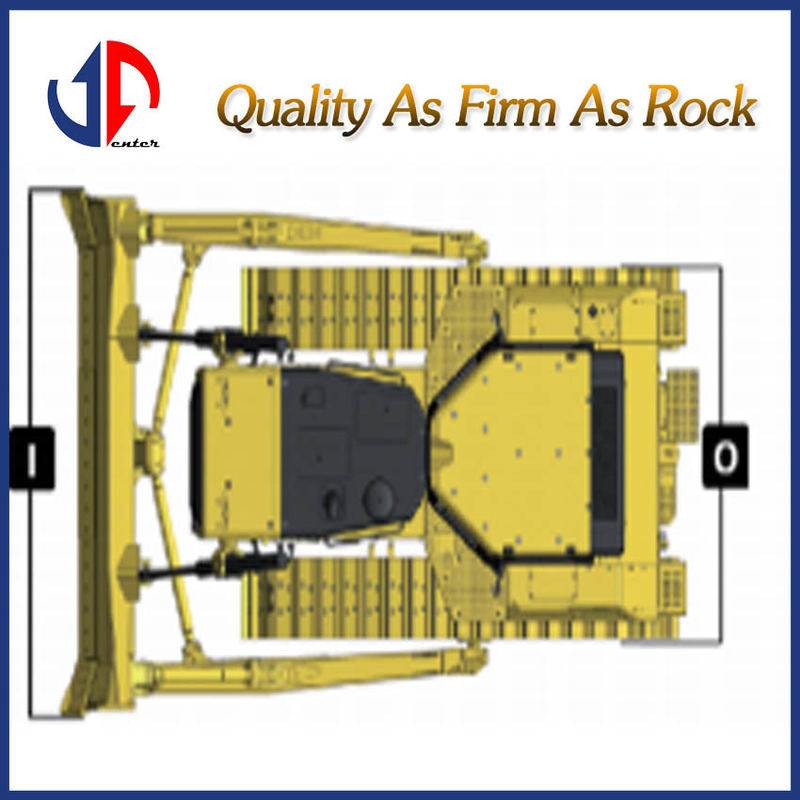

बाएं छोर से चौड़ाई के अंत में ट्रैक जूता दाहिने पटरी का जूता (मानक) |
2390 मिमी | 2490 मिमी | 2440 मिमी | 2440 मिमी | 3400 मिमी | |
| रिपर का पैरामीटर | ||||||
| प्रकार | तीन-शंक रिपर | |||||
| वजन | 1631 किलो | |||||
| अधिकतम चीरने की गहराई | 572 मिमी | |||||
| अधिकतम उठाने की ऊंचाई | 592 मिमी | |||||
|
रिपर की लंबाई (सबसे गहरी चीर) |
1580 मिमी | |||||
| रिपर चौड़ाई | 2080 मिमी | |||||
|
प्रस्थान कोण (उच्चतम उठाने पर) |
32.1° | |||||
| चीरने की चौड़ाई | 1900 मिमी | |||||
|
बीच की दूरी रिपर दांत |
950 मिमी | |||||
