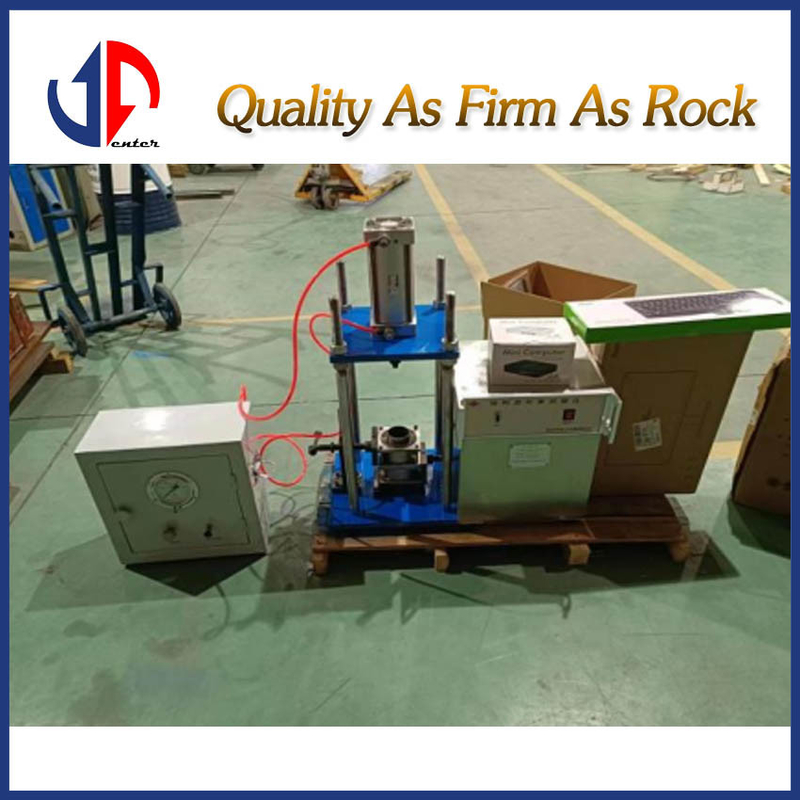

मिट्टी का स्वचालित प्रत्यक्ष कतरनी परीक्षक YJRB-B
परिचय:
निरंतर तनाव नियंत्रित प्रत्यक्ष कतरन उपकरण का उपयोग मिट्टी के कतरन बल को मापने के लिए किया जाता है।एक नमूने को विफलता के समय कतरनी तनाव प्राप्त करने के लिए विभिन्न ऊर्ध्वाधर दबावों के तहत कतरनी बल पर लागू किया जाता है, और कतरनी शक्ति गुणांक, आंतरिक घर्षण कोण और सामंजस्य को कूलॉम्ब के नियम के अनुसार निर्धारित किया जाता है।
उपकरण में प्रत्यक्ष कतरनी परीक्षक, दबाव नियंत्रण प्रणाली, प्रत्यक्ष कतरनी अधिग्रहण नियंत्रक, वायु पंप और ऊपरी कंप्यूटर सॉफ्टवेयर शामिल हैं।
प्रत्यक्ष कतरनी ऊपरी कंप्यूटर का सॉफ्टवेयर ऊर्ध्वाधर दबाव, कतरनी बल और विस्थापन प्रदर्शित करता है, और गति सेट कर सकता है। सॉफ्टवेयर विंडोज ऑपरेटिंग सिस्टम पर चल सकता है,और स्वचालित निष्कर्षण का एहसास कर सकते हैं, अधिग्रहण साधन के डेटा के भंडारण, मुद्रण और निर्यात। साधन राष्ट्रीय मानक, मंत्रालय मानक,लाइन मानक और अन्य वर्तमान प्रभावी प्रासंगिक परीक्षण विनिर्देश.
साधन की संरचना और सिद्धांत
उपकरण में परीक्षण मेजबान, सामान्य भार नियामक, नियंत्रक, वायु स्रोत और कंप्यूटर नियंत्रण प्रणाली होती है।
सिद्धांतः उपकरण को एक एकल चिप माइक्रो कंप्यूटर स्टेपिंग मोटर द्वारा नियंत्रित किया जाता है, जो कतरनी तंत्र को संचालित करता है और अधिकतम सामान्य भार, क्षैतिज भार,सामान्य विस्थापन और क्षैतिज विस्थापन क्रमशः बल सेंसर और विस्थापन सेंसर द्वारा मापा जाता है. यूएसबी पोर्ट नियंत्रक को पीसी से जोड़ता है. ऊपरी कंप्यूटर सॉफ्टवेयर कतरनी मशीन मेजबान के साथ एक मिलान नियंत्रण प्रणाली है,जो मुख्यतः सिस्टम संचालन और मेजबान के नियंत्रण के लिए प्रयोग किया जाता है. सॉफ्टवेयर विंडोज 7 ऑपरेटिंग सिस्टम के तहत चलाया जा सकता है, समेकन डेटा निष्कर्षण और दृश्य, कट डेटा निष्कर्षण और दृश्य, प्रिंट, निर्यात और अन्य कार्यों को प्राप्त कर सकता है।
परीक्षण मेजबानः सामान्य लोडिंग सिस्टम, क्षैतिज लोडिंग सिस्टम, सामान्य विस्थापन प्रणाली, समेकन कतरनी बॉक्स आदि से बना है।
नियामकः सामान्य भार को नियंत्रित करने के लिए वायु पंप और सिलेंडर को कनेक्ट करें।
नामःमिट्टी का स्वचालित प्रत्यक्ष कतरनी परीक्षक
मॉडल:YJRB-B
तकनीकी पैरामीटर
अधिकतम सामान्य भारः 10kN (±10N) दबाव
अधिकतम क्षैतिज कतरनी बलः 30kN ((± 10N)
ऊर्ध्वाधर भार श्रेणीः 50,100,200,300,400 kPa
नमूने का व्यास: Φ100mm×100mm
नमूने का क्षेत्रफल: 78.5m2
अधिकतम कतरनी विस्थापन स्ट्रोकः 30 मिमी सटीकताः 0.01 मिमी (सुरक्षा रोक)
कतरनी की गतिः 0.01~30 मिमी/मिनट को मनमाने ढंग से सेट किया जा सकता है।
बिजली आपूर्तिः 220V±10% 50Hz±2Hz.
कार्य वातावरणः तापमान 20±5°C, सापेक्ष आर्द्रता 80%RH, मजबूत चुंबकीय, मजबूत कंपन और अन्य हस्तक्षेप के बिना वातावरण।
