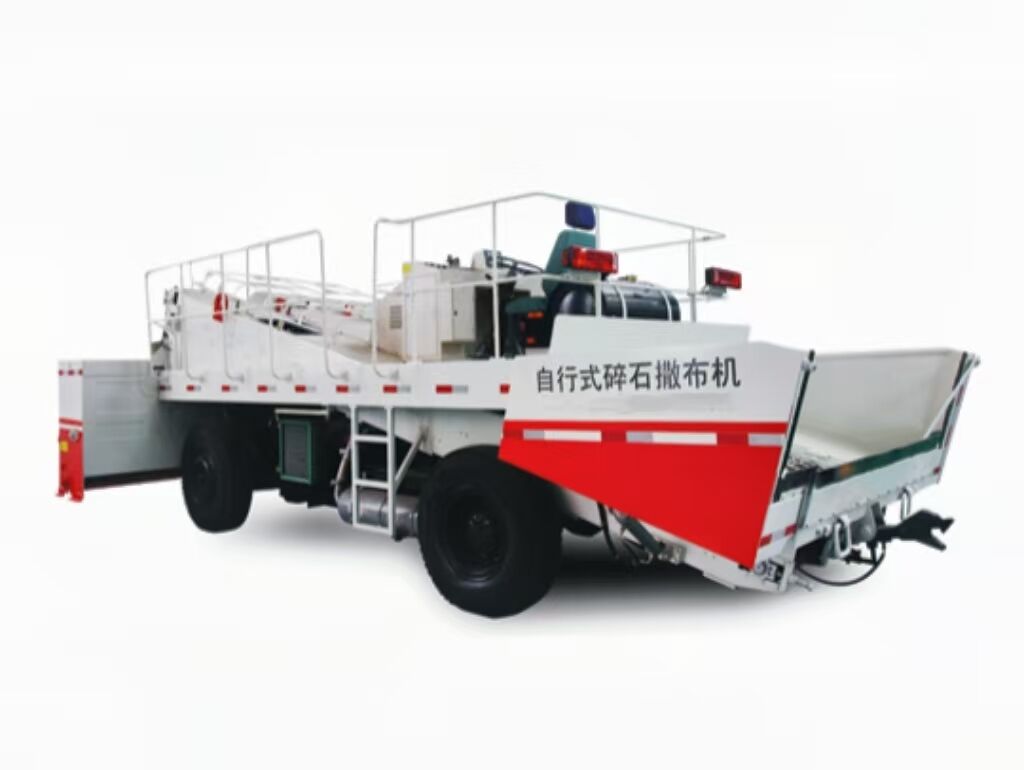

RO-SS6000 स्वयं-चालित चिप स्प्रेडर
Ⅰ.सारांश

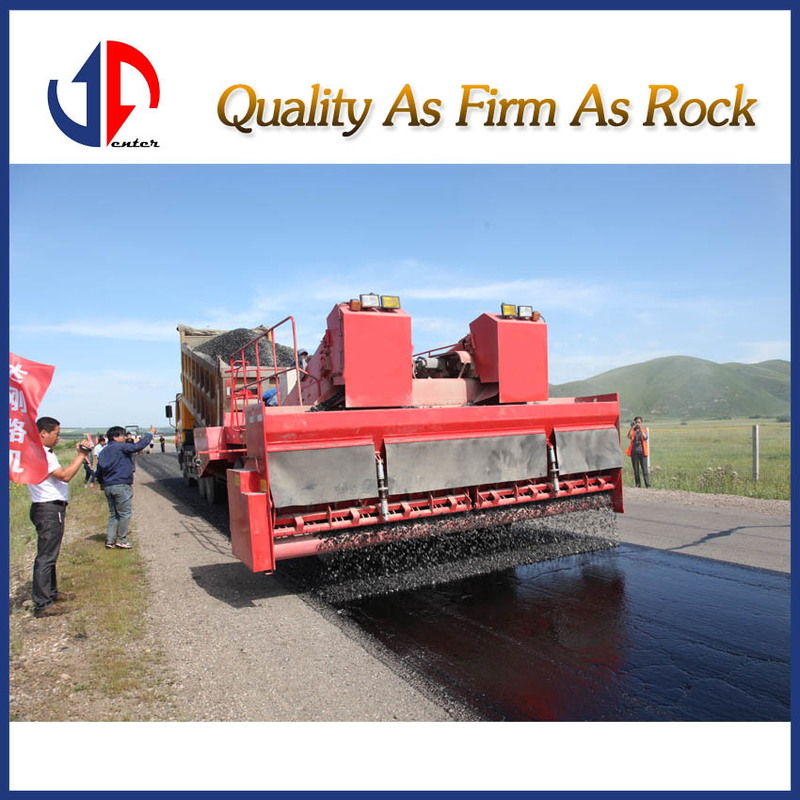

हमारी कंपनी द्वारा विकसित SS6000 स्व-चालित मैकेडम स्प्रेडर 30 मिमी से कम कण आकार वाले पत्थरों को फैलाने के लिए एक विशेष मशीन है। यह डामर फुटपाथ निर्माण के लिए प्रमुख सहायक उपकरणों में से एक है। निर्माण आवश्यकताओं के अनुसार, निश्चित विशिष्टताओं के पत्थरों को डामर से छिड़के गए फुटपाथ और उपग्रेड पर लगातार, मात्रात्मक और समान रूप से फैलाया जा सकता है। इसका उपयोग मुख्य रूप से निम्न-श्रेणी के राजमार्ग के ऊपरी सील परत के निर्माण में कुचल पत्थर के प्रसार और सतह बिछाने की विधि द्वारा नए डामर फुटपाथ के निर्माण में कुचल पत्थर के प्रसार के लिए किया जाता है। यह उच्च-श्रेणी के राजमार्ग की सतह को भी कवर कर सकता है। यह मॉडल वर्तमान में चीन में सबसे चौड़ा एकल चिप प्रसार चौड़ाई (अधिकतम प्रसार चौड़ाई 6 मीटर तक पहुंच सकती है), उच्चतम प्रसार दक्षता और उच्चतम स्तर की स्वचालन और बुद्धिमत्ता है।
मुख्य संरचना इस प्रकार है:
1. ट्रांसमिशन मोड: चलने वाली प्रणाली यांत्रिक ट्रांसमिशन है, बेल्ट, पेंच, सामग्री रोलर और हॉपर सिस्टम हाइड्रोलिक ट्रांसमिशन है;
2. यात्रा मोड: टायर यात्रा फ्रंट एक्सल ड्राइव;
3. संदेश मोड: डबल बेल्ट संदेश;
4. प्राप्त करने वाला हॉपर फॉर्म: हाइड्रोलिक ओपनिंग और क्लोजिंग;
5. प्रसार हॉपर फॉर्म: वायवीय वर्गीकरण और यांत्रिक चौड़ाई समायोजन का संयोजन;
6. संचालन मोड: स्वचालित और मैनुअल;
7. नियंत्रण मोड: आनुपातिक नियंत्रण और स्विच नियंत्रण।
Ⅱ. उत्पाद सुविधाएँ
1,मुख्य प्रदर्शन
मुख्य गुण इस प्रकार हैं:
a) बड़ी मात्रा में प्रसार, विभिन्न प्रकार के समुच्चय प्रसार की आवश्यकताओं को पूरा कर सकता है।
b) टेलीस्कोपिक हॉपर, यांत्रिक और हाइड्रोलिक चौड़ाई समायोजन डिवाइस।
c) सामग्री गेट ओपनिंग और प्रसार गति अनुपात नियंत्रण, समुच्चय समान रूप से फैलता है।
d) बेल्ट फीडिंग और सामग्री स्तर डिवाइस संयुक्त नियंत्रण, फीडिंग का स्वचालित नियंत्रण महसूस करें।
e) पेंच और सामग्री स्तर डिवाइस को संयुक्त रूप से नियंत्रित किया जाता है ताकि प्रसार हॉपर के सामग्री स्तर की एकरूपता का एहसास हो सके।
f) पेंच और सामग्री रोलर स्वतंत्र मोटर द्वारा संचालित होते हैं, जो संदेश देने और अलगाव को रोकने के लिए फायदेमंद है।
g) चलने वाली प्रणाली पूर्ण हाइड्रोलिक चलने वाली प्रणाली को अपनाती है, जो स्थिर, साफ और रखरखाव के लिए सुविधाजनक है।
h) वाहन की गति असीम रूप से समायोज्य है।
i) प्राप्त करने वाला हॉपर हाइड्रोलिक ओपनिंग और क्लोजिंग हॉपर को अपनाता है, जो प्रसार के बाद हॉपर की अवशिष्ट सामग्री को बहुत कम कर देता है।
j) स्व-लॉकिंग ट्रैक्शन हुक निरंतर प्रसार में स्प्रेडर और सामग्री कार के सुविधाजनक कनेक्शन और पृथक्करण का एहसास कर सकता है।
इसका सबसे बड़ा फायदा यह है कि ऊंचाई को डंप ट्रक ड्रॉबार की ऊंचाई के साथ समायोजित किया जा सकता है।
k) उच्च दक्षता वाला डीजल इंजन, फैलाव की विभिन्न स्थितियों और लोड परिवर्तनों के प्रतिरोध के अनुकूल होने के लिए पर्याप्त बिजली आरक्षित है।
l) पूर्ण हाइड्रोलिक स्टीयरिंग सिस्टम को अपनाया जाता है ताकि स्टीयरिंग अधिक लचीला हो सके।
m) वाहन ब्रेकिंग के लिए चिकनी और कुशल हाइड्रोलिक ब्रेकिंग सिस्टम को अपनाया जाता है।
n) जंगम सीट (कंसोल) ऑपरेटर के दृश्य क्षेत्र में सुधार करती है और निर्माण संचालन को अधिक सहज बनाती है।
Ⅱ. उत्पाद सुविधाएँ
1,मुख्य प्रदर्शन
मुख्य गुण इस प्रकार हैं:
a) बड़ी मात्रा में प्रसार, विभिन्न प्रकार के समुच्चय प्रसार की आवश्यकताओं को पूरा कर सकता है।
b) टेलीस्कोपिक हॉपर, यांत्रिक और हाइड्रोलिक चौड़ाई समायोजन डिवाइस।
c) सामग्री गेट ओपनिंग और प्रसार गति अनुपात नियंत्रण, समुच्चय समान रूप से फैलता है।
d) बेल्ट फीडिंग और सामग्री स्तर डिवाइस संयुक्त नियंत्रण, फीडिंग का स्वचालित नियंत्रण महसूस करें।
e) पेंच और सामग्री स्तर डिवाइस को संयुक्त रूप से नियंत्रित किया जाता है ताकि प्रसार हॉपर के सामग्री स्तर की एकरूपता का एहसास हो सके।
f) पेंच और सामग्री रोलर स्वतंत्र मोटर द्वारा संचालित होते हैं, जो संदेश देने और अलगाव को रोकने के लिए फायदेमंद है।
g) चलने वाली प्रणाली पूर्ण हाइड्रोलिक चलने वाली प्रणाली को अपनाती है, जो स्थिर, साफ और रखरखाव के लिए सुविधाजनक है।
h) वाहन की गति असीम रूप से समायोज्य है।
i) प्राप्त करने वाला हॉपर हाइड्रोलिक ओपनिंग और क्लोजिंग हॉपर को अपनाता है, जो प्रसार के बाद हॉपर की अवशिष्ट सामग्री को बहुत कम कर देता है।
j) स्व-लॉकिंग ट्रैक्शन हुक निरंतर प्रसार में स्प्रेडर और सामग्री कार के सुविधाजनक कनेक्शन और पृथक्करण का एहसास कर सकता है।
इसका सबसे बड़ा फायदा यह है कि ऊंचाई को डंप ट्रक ड्रॉबार की ऊंचाई के साथ समायोजित किया जा सकता है।
k) उच्च दक्षता वाला डीजल इंजन, फैलाव की विभिन्न स्थितियों और लोड परिवर्तनों के प्रतिरोध के अनुकूल होने के लिए पर्याप्त बिजली आरक्षित है।
l) पूर्ण हाइड्रोलिक स्टीयरिंग सिस्टम को अपनाया जाता है ताकि स्टीयरिंग अधिक लचीला हो सके।
m) वाहन ब्रेकिंग के लिए चिकनी और कुशल हाइड्रोलिक ब्रेकिंग सिस्टम को अपनाया जाता है।
n) जंगम सीट (कंसोल) ऑपरेटर के दृश्य क्षेत्र में सुधार करती है और निर्माण संचालन को अधिक सहज बनाती है।
तालिका 1 मुख्य प्रदर्शन पैरामीटर
| नहीं। | पैरामीटर | इकाई | मानक मूल्य | टिप्पणी |
| 1 | नोट: प्रसार चौड़ाई | नोट:मिमी | 0~6000 |
नोट: 0–3m रेंज के लिए 250mm की वृद्धि। नोट: 3–6m रेंज के लिए असीम रूप से समायोज्य। |
| 2 | प्रसार गति | किमी/घंटा | 注:2.5~7 | |
| 3 | अधिकतम फैलाव | एल/एम2 | 22 | |
| 4 | न्यूनतम फैलाव | एल/एम2 | 3 | |
| 5 | कुल समुच्चय आकार | मिमी | 30 | |
| 6 | बेल्ट गति | आर/मिनट | 113 | |
| 7 | पेंच आरपीएम | आर/मिनट | 100 | |
| 8 | रोल गति | आर/मिनट | 85 |
|
| 9 | वजन | ㎏ | 12000 | |
| 10 | अनुप्रस्थ प्रसार दर | % |
≥95 95 |
|
| 11 |
अनुदैर्ध्य प्रसार दर
|
% |
≥95 96 |
|
| 12 | अधिकतम फ्रंट व्हील कोण | ° | 25 | |
| 13 | न्यूनतम टर्निंग त्रिज्या | मिमी | 9000 | |
| 14 | न्यूनतम ग्राउंड क्लीयरेंस | मिमी | 310 | |
| 15 | न्यूनतम प्रस्थान कोण | ° | 12.5 | |
| 16 | फ्रंट गेज | मिमी |
2120
|
|
| 17 | रियर ट्रैक | मिमी | 2400 | |
| 18 | व्हील बेस | मिमी | 3300 | |
| 19 | डिस्पेंसिंग हॉपर क्षमता (दो) | एम3 | 1.2 | |
| 20 | रियर हॉपर वॉल्यूम | एम3 | 2.8 | |
| 21 | उपस्थिति (परिवहन आकार) | मिमी | 7400×3300×2750 | |
| 22 | उपस्थिति (कार्य आकार) | मिमी | 7400×6200×3500 | |
| 23 | हॉपर का आकार | मिमी | 6200×1350×1210 | |
| 24 | पूर्ण भार निर्माण का अधिकतम ढलान | % | ≤7 |
टॉइंग डंप ट्रक का कुल वजन 33t से अधिक नहीं होना चाहिए |
2,बौद्धिक संपदा अधिकार रखता है
| नहीं। | पेटेंट संख्या | पेटेंट का नाम | टिप्पणी |
| 1 | 2013206225368 | बेल्ट कन्वेयर टेंशनिंग डिवाइस | |
| 2 | 2013206225137 | सामग्री गेट सीमित करने वाला उपकरण | |
| 3 | 201320622557X | ड्राइविंग रोलर टेंशनिंग डिवाइस | |
| 4 | 2013206225758 | ब्लैंकिंग तंत्र | |
| 5 | 2013206224098 | बेल्ट कन्वेयर का स्क्रैपिंग डिवाइस | |
| 8 | 2013206226746 | एक हुक |
प्रदर्शन पैरामीटर
| नहीं। | पैरामीटर | इकाई | मानक मूल्य | टिप्पणी |
| 1 | नोट:प्रसार चौड़ाई | नोट:मिमी | 6000 | 0–3m रेंज 250mm की वृद्धि के साथ / 3–6m रेंज असीम रूप से समायोज्य |
| 2 | प्रसार गति | किमी/घंटा | नोट:2.5~7 | |
| 3 | अधिकतम फैलाव | एल/एम2 | 22 | |
| 4 | न्यूनतम फैलाव | एल/एम2 | 3 | |
| 5 | कुल समुच्चय आकार | मिमी | 30 | |
| 6 | बेल्ट गति | मी/मिनट | 113 | |
| 7 | पेंच आरपीएम | आर/मिनट | 100 | |
| 8 | रोल गति | आर/मिनट | 85 |
|
| 9 | वजन | ㎏ | 12000 | |
| 10 | अनुप्रस्थ प्रसार दर | % |
≥95 95 |
|
| 11 |
अनुदैर्ध्य प्रसार दर
|
% |
≥95 96 |
|
| 12 | अधिकतम फ्रंट व्हील कोण | ° | 25 | |
| 13 | न्यूनतम टर्निंग त्रिज्या | मिमी | 9000 | |
| 14 | न्यूनतम ग्राउंड क्लीयरेंस | मिमी | 310 | |
| 15 | न्यूनतम प्रस्थान कोण | ° | 11 | |
| 16 | फ्रंट गेज | मिमी | 2120 | |
| 17 | रियर ट्रैक | मिमी | 2400 | |
| 18 | व्हील बेस | मिमी | 3300 | |
| 19 | डिस्पेंसिंग हॉपर क्षमता (दो) | एम3 | 1.2 | |
| 20 | रियर हॉपर वॉल्यूम | एम3 | 2.8 | |
| 21 | उपस्थिति (परिवहन आकार) | मिमी | 7400×3300×2750 | |
| 22 | हॉपर का आकार | मिमी | 6200×1350×1210 | |
| पूर्ण भार निर्माण का अधिकतम ढलान | % | ≤7 | टॉइंग डंप ट्रक का कुल वजन 33t से अधिक नहीं होना चाहिए |
मुख्य विन्यास तालिका
| नहीं। | नाम | मात्रा | टिप्पणी |
| 1. | इंजन | 1 | डोंगफेंग |
| 2. | रियर एक्सल | 1 | अन्हुई ब्रिज |
| 3. | भारी शुल्क रेडियल टायर | 4 | एओलस टायर |
| 4. | हाइड्रोलिक ड्राइव एक्सल | 1 | केसलर |
| 5. | पूर्ण हाइड्रोलिक स्टीयरिंग गियर | 1 | ईटन |
| 6. | यात्रा पंप | 1 | रेक्सरोथ |
| 7. | ओपन पंप 1 | 1 | रेक्सरोथ |
| 8. | ओपन पंप 2 | 1 | रेक्सरोथ |
| 9. | गियर पंप | 1 | रेक्सरोथ |
| 10. | कारतूस वाल्व 1 | 1 | रेक्सरोथ |
| 11. | कारतूस वाल्व 2 | रेक्सरोथ | |
| 12. | कारतूस वाल्व 3 | रेक्सरोथ | |
| 13. | पार्किंग ब्रेक | 1 | मिको |
| 14. | यात्रा मोटर | 1 | रेक्सरोथ |
| 15. | हाइड्रोलिक सिलेंडर | 11 | जिआंगसु योंगक्सियांग |
| 16. | हुक सिलेंडर | 1 | युसी |
| 17. | सामग्री खींचने वाले रोलर का ड्राइविंग मोटर | 2 | पाकर |
| 18. | पेंच ड्राइव मोटर | 2 | पाकर |
| 19. | बेल्ट मोटर | 2 | पाकर |
| 20. | तेल सक्शन फिल्टर | 1 | भोर |
| 21. | कम दबाव वापसी तेल फिल्टर | 2 | हेडेक |
| 22. | स्तर नियंत्रण रिले | 1 | भोर |
| 23. | हाइब्रिड हीट सिंक | 1 | यांताई आइस व्हील |
| 24. | स्टेनलेस स्टील मिनी सिलेंडर | 24 | यादेक |
| 25. | सोलनॉइड वाल्व | 24 | मैक |
| 26. | मॉड्यूल असेंबली | 1 | न्यूमैटिक्स |
| 27. | ड्रायर | 1 | शाकमैन |
| 28. | प्राप्त करने वाला हॉपर | 1 | |
| 29. | बेल्ट संदेश प्रणाली | 2 | |
| 30. | प्रसार हॉपर (दो) | 1 | |
| स्टोरेज बैटरी | 1 | शाकमैन |
