उत्पत्ति के प्लेस:
चीन
मॉडल संख्या:
आरएस-60सी
संपर्क करें

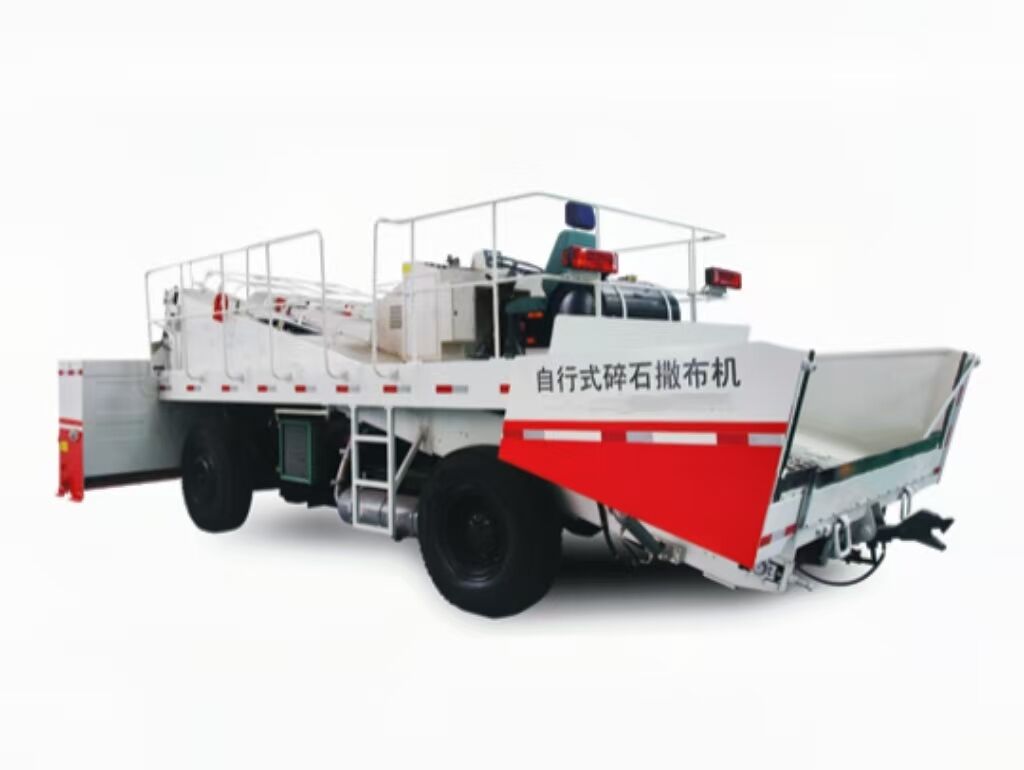

RS-60C स्व-चालित चिप स्प्रेडर
Ⅰ.सारांश
हमारी कंपनी द्वारा विकसित RS-60C स्व-चालित मैकडैम स्प्रेडर 30 मिमी से कम कण आकार वाले पत्थरों को फैलाने के लिए एक विशेष मशीन है। यह डामर फुटपाथ निर्माण के लिए प्रमुख सहायक उपकरणों में से एक है। निर्माण आवश्यकताओं के अनुसार, कुछ विशिष्टताओं के पत्थरों को फुटपाथ पर लगातार, मात्रात्मक और समान रूप से फैलाया जा सकता है और डामर के साथ सबग्रेड का छिड़काव किया जा सकता है। इसका उपयोग मुख्य रूप से निम्न-श्रेणी राजमार्ग की ऊपरी सील परत के निर्माण में कुचल पत्थर को फैलाने और सतह फ़र्श विधि द्वारा नए डामर फुटपाथ के निर्माण में कुचल पत्थर को फैलाने के लिए किया जाता है। यह हाई-ग्रेड हाईवे की सतह को भी कवर कर सकता है। यह मॉडल वर्तमान में चीन में सबसे चौड़ी एकल चिप प्रसार चौड़ाई (अधिकतम प्रसार चौड़ाई 6 मीटर तक पहुंच सकती है), उच्चतम प्रसार दक्षता और स्वचालन और बुद्धिमत्ता की उच्चतम डिग्री है।
मुख्य संरचना इस प्रकार है:
1. ट्रांसमिशन मोड: वॉकिंग सिस्टम मैकेनिकल ट्रांसमिशन है, बेल्ट, स्क्रू, मटेरियल रोलर और हॉपर सिस्टम हाइड्रोलिक ट्रांसमिशन है;
2.यात्रा मोड: टायर यात्रा फ्रंट एक्सल ड्राइव;
3.संवहन मोड: डबल बेल्ट संदेश;
4.रिसीविंग हॉपर फॉर्म: हाइड्रोलिक उद्घाटन और समापन;
5. स्प्रेडिंग हॉपर फॉर्म: वायवीय वर्गीकरण और यांत्रिक चौड़ाई समायोजन का संयोजन;
6.ऑपरेशन मोड: स्वचालित और मैनुअल;
7. नियंत्रण मोड: आनुपातिक नियंत्रण और स्विच नियंत्रण।
Ⅱ. उत्पाद की विशेषताएँ
1,मुख्य प्रदर्शन
मुख्य गुण इस प्रकार हैं:
क) बड़ी मात्रा में प्रसार, विभिन्न प्रकार के समग्र प्रसार की आवश्यकताओं को पूरा कर सकता है।
बी) टेलीस्कोपिक हॉपर, मैकेनिकल और हाइड्रोलिक चौड़ाई समायोजन उपकरण।
ग) सामग्री गेट खोलना और फैलाने की गति अनुपात नियंत्रण, समग्र समान रूप से फैलाना।
डी) बेल्ट फीडिंग और सामग्री स्तर डिवाइस संयुक्त नियंत्रण, फीडिंग के स्वचालित नियंत्रण का एहसास।
ई) स्प्रेडिंग हॉपर के सामग्री स्तर की एकरूपता का एहसास करने के लिए स्क्रू और सामग्री स्तर उपकरण को संयुक्त रूप से नियंत्रित किया जाता है।
च)स्क्रू और सामग्री रोलर स्वतंत्र मोटर द्वारा संचालित होते हैं, जो पृथक्करण को संप्रेषित करने और रोकने के लिए फायदेमंद है।
छ)वॉकिंग सिस्टम पूर्ण हाइड्रोलिक वॉकिंग सिस्टम को अपनाता है, जो स्थिर, स्वच्छ और रखरखाव के लिए सुविधाजनक है।
ज) वाहन की गति स्थिर और समायोज्य है।
i) रिसीविंग हॉपर हाइड्रोलिक ओपनिंग और क्लोजिंग हॉपर को अपनाता है, जो फैलने के बाद हॉपर की अवशिष्ट सामग्री को काफी कम कर देता है।
जे) सेल्फ-लॉकिंग ट्रैक्शन हुक निरंतर प्रसार में स्प्रेडर और सामग्री कार के सुविधाजनक कनेक्शन और पृथक्करण का एहसास कर सकता है।
इसका सबसे बड़ा फायदा यह है कि ऊंचाई को डंप ट्रक ड्रॉबार की ऊंचाई के साथ समायोजित किया जा सकता है।
k) उच्च दक्षता वाले डीजल इंजन, फैलाव की विभिन्न स्थितियों और लोड परिवर्तनों के प्रतिरोध के अनुकूल पर्याप्त पावर रिजर्व।
एल)स्टीयरिंग को अधिक लचीला बनाने के लिए पूर्ण हाइड्रोलिक स्टीयरिंग प्रणाली अपनाई गई है।
एम) वाहन ब्रेकिंग के लिए सुचारू और कुशल हाइड्रोलिक ब्रेकिंग सिस्टम अपनाया जाता है।
n)चलने योग्य सीट (कंसोल) ऑपरेटर के दृश्य क्षेत्र में सुधार करती है और निर्माण कार्य को अधिक सहज बनाती है।
Ⅱ. उत्पाद की विशेषताएँ
1,मुख्य प्रदर्शन
मुख्य गुण इस प्रकार हैं:
क) बड़ी मात्रा में प्रसार, विभिन्न प्रकार के समग्र प्रसार की आवश्यकताओं को पूरा कर सकता है।
बी) टेलीस्कोपिक हॉपर, मैकेनिकल और हाइड्रोलिक चौड़ाई समायोजन उपकरण।
ग) सामग्री गेट खोलना और फैलाने की गति अनुपात नियंत्रण, समग्र समान रूप से फैलाना।
डी) बेल्ट फीडिंग और सामग्री स्तर डिवाइस संयुक्त नियंत्रण, फीडिंग के स्वचालित नियंत्रण का एहसास।
ई) स्प्रेडिंग हॉपर के सामग्री स्तर की एकरूपता का एहसास करने के लिए स्क्रू और सामग्री स्तर उपकरण को संयुक्त रूप से नियंत्रित किया जाता है।
च)स्क्रू और सामग्री रोलर स्वतंत्र मोटर द्वारा संचालित होते हैं, जो पृथक्करण को संप्रेषित करने और रोकने के लिए फायदेमंद है।
छ)वॉकिंग सिस्टम पूर्ण हाइड्रोलिक वॉकिंग सिस्टम को अपनाता है, जो स्थिर, स्वच्छ और रखरखाव के लिए सुविधाजनक है।
ज) वाहन की गति स्थिर और समायोज्य है।
i) रिसीविंग हॉपर हाइड्रोलिक ओपनिंग और क्लोजिंग हॉपर को अपनाता है, जो फैलने के बाद हॉपर की अवशिष्ट सामग्री को काफी कम कर देता है।
जे) सेल्फ-लॉकिंग ट्रैक्शन हुक निरंतर प्रसार में स्प्रेडर और सामग्री कार के सुविधाजनक कनेक्शन और पृथक्करण का एहसास कर सकता है।
इसका सबसे बड़ा फायदा यह है कि ऊंचाई को डंप ट्रक ड्रॉबार की ऊंचाई के साथ समायोजित किया जा सकता है।
k) उच्च दक्षता वाले डीजल इंजन, फैलाव की विभिन्न स्थितियों और लोड परिवर्तनों के प्रतिरोध के अनुकूल पर्याप्त पावर रिजर्व।
एल)स्टीयरिंग को अधिक लचीला बनाने के लिए पूर्ण हाइड्रोलिक स्टीयरिंग प्रणाली अपनाई गई है।
एम) वाहन ब्रेकिंग के लिए सुचारू और कुशल हाइड्रोलिक ब्रेकिंग सिस्टम अपनाया जाता है।
n)चलने योग्य सीट (कंसोल) ऑपरेटर के दृश्य क्षेत्र में सुधार करती है और निर्माण कार्य को अधिक सहज बनाती है।
तालिका 1 मुख्य प्रदर्शन पैरामीटर
| नहीं। | पैरामीटर | इकाई | मानक मान | टिप्पणी |
| 1 | नोट: प्रसार चौड़ाई | ध्यान दें:मिमी | 0~6000 |
नोट: 0-3 मीटर रेंज के लिए 250 मिमी की वृद्धि। नोट: 3-6 मीटर रेंज के लिए स्थिर रूप से समायोज्य। |
| 2 | फैलने की गति | किमी/घंटा | मूल्य:2.5~7 | |
| 3 | अधिकतम फैलाव | एल/एम2 | 22 | |
| 4 | न्यूनतम फैलाव | एल/एम2 | 3 | |
| 5 | समग्र आकार | मिमी | 30 | |
| 6 | बेल्ट की गति | आर/मिनट | 113 | |
| 7 | पेंच आरपीएम | आर/मिनट | 100 | |
| 8 | रोल गति | आर/मिनट | 85 |
|
| 9 | वज़न | ㎏ | 12000 | |
| 10 | अनुप्रस्थ प्रसार दर | % |
≥95 95 |
|
| 11 |
अनुदैर्ध्य प्रसार दर
|
% |
≥95 96 |
|
| 12 | अधिकतम सामने के पहिये का कोण | ° | 25 | |
| 13 | न्यूनतम मोड़ त्रिज्या | मिमी | 9000 | |
| 14 | न्यूनतम ग्राउंड क्लीयरेंस | मिमी | 310 | |
| 15 | न्यूनतम प्रस्थान कोण | ° | 12.5 | |
| 16 | फ्रंट गेज | मिमी |
2120
|
|
| 17 | पिछला ट्रैक | मिमी | 2400 | |
| 18 | व्हील बेस | मिमी | 3300 | |
| 19 | वितरण हॉपर क्षमता (दो) | एम3 | 1.2 | |
| 20 | रियर हॉपर वॉल्यूम | एम3 | 2.8 | |
| 21 | उपस्थिति (परिवहन आकार) | मिमी | 7400×3300×2750 | |
| 22 | उपस्थिति (कार्य आकार) | मिमी | 7400×6200×3500 | |
| 23 | हॉपर की रूपरेखा का आकार | मिमी | 6200×1350×1210 | |
| 24 | पूर्ण भार निर्माण की अधिकतम ढलान | % | ≤7 |
टोइंग डंप ट्रक का कुल वजन 33t से अधिक नहीं होगा |
2,बौद्धिक संपदा अधिकार रखता है
| नहीं। | पेटेंट संख्या | पेटेंट नाम | टिप्पणी |
| 1 | 2013206225368 | बेल्ट कन्वेयर टेंशनिंग डिवाइस | |
| 2 | 2013206225137 | सामग्री गेट सीमित करने वाला उपकरण | |
| 3 | 201320622557X | ड्राइविंग रोलर टेंशनिंग डिवाइस | |
| 4 | 2013206225758 | ब्लैंकिंग तंत्र | |
| 5 | 2013206224098 | बेल्ट कन्वेयर का स्क्रैपिंग उपकरण | |
| 8 | 2013206226746 | एक हुक |
प्रदर्शन पैरामीटर
| नहीं। | पैरामीटर | इकाई | मानक मान | टिप्पणी |
| 1 | नोट: प्रसार चौड़ाई | ध्यान दें:मिमी | 6000 | 250 मिमी वृद्धि के साथ 0-3 मीटर रेंज / 3-6 मीटर रेंज लगातार समायोज्य |
| 2 | फैलने की गति | किमी/घंटा | नोट:2.5~7 | |
| 3 | अधिकतम फैलाव | एल/एम2 | 22 | |
| 4 | न्यूनतम फैलाव | एल/एम2 | 3 | |
| 5 | समग्र आकार | मिमी | 30 | |
| 6 | बेल्ट की गति | मी/मिनट | 113 | |
| 7 | पेंच आरपीएम | आर/मिनट | 100 | |
| 8 | रोल गति | आर/मिनट | 85 |
|
| 9 | वज़न | ㎏ | 12000 | |
| 10 | अनुप्रस्थ प्रसार दर | % |
≥95 95 |
|
| 11 |
अनुदैर्ध्य प्रसार दर
|
% |
≥95 96 |
|
| 12 | अधिकतम सामने के पहिये का कोण | ° | 25 | |
| 13 | न्यूनतम मोड़ त्रिज्या | मिमी | 9000 | |
| 14 | न्यूनतम ग्राउंड क्लीयरेंस | मिमी | 310 | |
| 15 | न्यूनतम प्रस्थान कोण | ° | 11 | |
| 16 | फ्रंट गेज | मिमी | 2120 | |
| 17 | पिछला ट्रैक | मिमी | 2400 | |
| 18 | व्हील बेस | मिमी | 3300 | |
| 19 | वितरण हॉपर क्षमता (दो) | एम3 | 1.2 | |
| 20 | रियर हॉपर वॉल्यूम | एम3 | 2.8 | |
| 21 | उपस्थिति (परिवहन आकार) | मिमी | 7400×3300×2750 | |
| 22 | हॉपर की रूपरेखा का आकार | मिमी | 6200×1350×1210 | |
| पूर्ण भार निर्माण की अधिकतम ढलान | % | ≤7 | टोइंग डंप ट्रक का कुल वजन 33 टन से अधिक नहीं होना चाहिए |
मुख्य विन्यास तालिका
| नहीं। | नाम | मात्रा | टिप्पणी |
| 1. | इंजन | 1 | DONGFENG |
| 2. | पीछे का एक्सेल | 1 | अनहुइ ब्रिज |
| 3. | हेवी ड्यूटी रेडियल टायर | 4 | एयोलस टायर |
| 4. | हाइड्रोलिक ड्राइव एक्सल | 1 | केसलर |
| 5. | पूर्ण हाइड्रोलिक स्टीयरिंग गियर | 1 | ईटन |
| 6. | यात्रा पंप | 1 | रेक्सरोथ |
| 7. | पंप खोलें 1 | 1 | रेक्सरोथ |
| 8. | पंप खोलें 2 | 1 | रेक्सरोथ |
| 9. | गीयर पंप | 1 | रेक्सरोथ |
| 10. | कार्ट्रिज वाल्व1 | 1 | रेक्सरोथ |
| 11। | कार्ट्रिज वाल्व 2 | रेक्सरोथ | |
| 12. | कार्ट्रिज वाल्व 3 | रेक्सरोथ | |
| 13. | पार्किंग ब्रेक | 1 | माइको |
| 14. | यात्रा मोटर | 1 | रेक्सरोथ |
| 15. | हायड्रॉलिक सिलेंडर | 11 | जिआंगसु योंगज़ियांग |
| 16. | हुक सिलेंडर | 1 | युसी |
| 17. | सामग्री खींचने वाले रोलर की ड्राइविंग मोटर | 2 | पैकर |
| 18. | स्क्रू ड्राइव मोटर | 2 | पैकर |
| 19. | बेल्ट मोटर | 2 | पैकर |
| 20. | तेल सक्शन फिल्टर | 1 | भोर |
| 21. | कम दबाव वापसी तेल फिल्टर | 2 | हेडेक |
| 22. | स्तर नियंत्रण रिले | 1 | भोर |
| 23. | हाइब्रिड हीट सिंक | 1 | यंताई बर्फ का पहिया |
| 24. | स्टेनलेस स्टील मिनी सिलेंडर | 24 | यादेक |
| 25. | सोलेनोइड वाल्व | 24 | मैक |
| 26. | मॉड्यूल असेंबली | 1 | अंकशास्त्र |
| 27. | ड्रायर | 1 | शॅकमैन |
| 28. | हॉपर प्राप्त करना | 1 | |
| 29. | बेल्ट संदेश प्रणाली | 2 | |
| 30. | स्प्रेडिंग हॉपर (दो) | 1 | |
| भंडारण बैटरी | 1 | शॅकमैन |
